PREMIUMX PXMS-17/8-121712 Sat-Multischalter

Green Diamond ECO Edition mit Standby-Modus

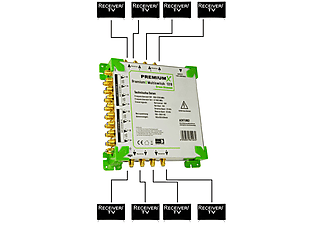

Sat-Multischalter zur Verteilung von 16 Sat-Ebenen und terrestrischer Signale auf 8 Anschlüsse.

Satellitenmultiswitch ist ein Bauteil einer Satelliten Empfangsanlage in Satblock-Verteiltechnik, der den Gemeinschaftsbetrieb von bis zu 8 Empfänger an einer Satellitenantenne mit vier Quattro LNBs ermöglicht. Die Hauptaufgabe besteht in der Verteilung der vom LNB gelieferten Signale an die einzelnen Satellitenreceiver / Fernseher. Für den Empfang terrestrischer Antennensignale verfügt der Satellitenmultischalter über einen Anschluss für eine terrestrische Antenne. Alle Teilnehmer können unabhängig voneinander die volle Programmvielfalt nutzen.

Satellitenanlage Montage-Set von PremiumX wurde nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt. Die ideale Lösung für den störungsfreien Empfang und Weiterverteilung des weltweiten Satellitenrundfunks.



Inverto Black Ultra LNB Quattro

Hochleistungsprodukt, welches sich an Konsumenten richtet, die maximale Empfangsqualität benötigen, da sie sich am Rand der Ausleuchtzone befinden.

Durch sein neustes Frontend Design und durch seine hochwertigen Bauteile, bietet dieser LNB nicht nur einen erhöhten Konversionsgewinn, sondern auch optimale Rauschzahl- und Phasenrauschwerte.

Die Kombination aus sorgfältig ausgewählten Komponenten, exzellenter Kreuzpolarisationsisolierung und fortschrittlichem Filterdesign ermöglicht einen deutlich verringerten Störpegel.

Insgesamt ist dieser LNB ein Quantensprung in der Empfangsleistung, verglichen mit handelsüblichen LNB's. Der LNB ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu mehreren Set Top Boxen via Multi Switch und ist geeignet für HD-Übertragungen. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.



Hauptmerkmale

Hervorragende Phasenrauschwerte, DVB-S2 (HDTV) kompatibel
Ausgezeichnete Rauschwerte
Extrem hohe Kreuzpolarisationsisolierung
Minimaler Störpegel
Erhöhter Konversionsgewinn
Absolute Ausfallsicherheit

Multischalter 17-8

Eingang: 16x SAT und 1x TERR
Ausgang: 8
Frequenzbereich SAT: 950-2200 MHz
Frequenzbereich Terr: 47-862 MHz
Steuersignale:
Horizontal - 18 V
Vertikal - 13 V
Unteres Band (Low-Band) - 22 kHz
Oberes Band (High Band) - 22 kHz
Netzspannung: 190-260 V AC
Netzfrequenz: 50 / 60 Hz
Abmessungen: 195 x 202 x 50 mm
Verbrauch mit LNB: ca. 6,2 W
Verbrauch ohne LNB: ca. 2,7 W
Mit fest eingebautem Netzteil
Standby-Betrieb

Inverto Black Ultra Quattro LNB

Model: Inverto Black Ultra HGLN
Digital | 3D | HDTV | FullHD | UHD 4K | 8K
Low Band Eingangsfrequenzbereich: 10.7 ~ 11.7 GHz
Low Band Ausgangsfrequenzbereich: 950 ~ 1950 MHz
Low Band LO Frequenz: 9.75 GHz
High Band Eingangsfrequenzbereich: 11.7 ~ 12.75 GHz
High Band Ausgangsfrequenzbereich: 1100 ~ 2150 MHz
High Band LO Frequenz: 10.6 GHz
Rauschzahl: 0.2 dB Typ. (0.7 dB Max.)
LO Anfangsgenauigkeit: +/- 1.0 MHz Max.
LO Temperaturdrift: +/- 3.0 MHz Max.
Phasenrauschen (@ 10 kHz): - 90 dBc / Hz Max.
Konversionsgewinn: 60 dB Min.
Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite): +/- 0.75 dB
Verstärkungsschwankung (im Vollband): +/- 4 dB Max.
Spiegelfrequenzunterdrückung: 40 dB Min.
1 dB Kompressionspunkt (@ Ausgang): 0.0 dBm Min.
Kreuzpolarisationsisolierung: 22 dB Min.
Ausgang VSWR: 2.0 : 1
Bandinterne Störung: - 60 dBm Max.
Stromaufnahme: 200 mA Max. @ 11 ~ 20 V
Betriebstemperatur: - 30 °C  ~  + 60 °C
Ausgangsimpedanz: 75 Ω
Ausgangsanschluss: F-Type (Female)
Ausziehbarer Wetterschutz

F-Aufdrehstecker

Kabel-Durchmesser: 7,5 mm
Gummidichtungsring
Schraubbar
