Produktbeschreibung
Der Multischalter PremiumX PXMS 5/6 ist ein Bauteil einer Empfangsanlage in Satblock-Verteiltechnik, der den Gemeinschaftsbetrieb von 6 Sat-Receivern an einer Sat-Antenne mit einem Quattro LNB ermöglicht. Die Hauptaufgabe besteht in der Verteilung der vom LNB gelieferten Signale an die einzelnen Sat-Receiver. Außerdem dient er zur Einspeisung von terrestrischen Fernsehsignalen in die Antennenleitungen zu den 6 Teilnehmern.
Der Multischalter (Multiswitch) PXMS-5/6 arbeitet ausschließlich mit Quattro LNB´s!
Für den Empfang terrestrischer Antennensignale verfügt der Multischalter über einen Anschluss für eine terrestrische Antenne.
F-Stecker zum direkten aufdrehen für 7,5 mm Koaxialkabel
SAT-Antennenstecker veredelt mit Dichtungstring / Wetterschutzfunktion
F-Aufdrehstecker ideal zum Aufrüsten oder Umbau einer Satellitenanlage
Montageanleitung:
- Ummantelung entfernen
- Kabel abisolieren
- Geflecht nach hinten legen
- Innenleiter freilegen
- Stecker aufdrehen
Das Fuba DEK 407 ist ein Quattro-LNB, das für den direkten Anschluss an einen Multischalter konzipiert ist.
Durch Verwendung hochwertiger Gehäusematerialien garantiert das DEK 407 eine optimale Mobilfunkabschirmung, die vor allem in Kombination mit einer Fuba Parabolantenne exzellente und störungsfreie Empfangsqualität bei minimalem Rauschmaß ermöglicht.
Selbstverständlich ist das DEK 407 für den Empfang in HDTV, 4K oder 3D geeignet.
PremiumX Multischalter PXMS 5/6
Eingang: 4x SAT und 1x TERR
Ausgänge: 6
Frequenzbereich SAT: 950-2200 MHz
Frequenzbereich TERR: 47-862 MHz
Steuersignale:
Horizontal: - 18 V
Vertikal: - 13 V
Unteres Band (Low Band): - 0 kHz
Oberes Band (High Band): - 22 kHz
Netzspannung: 190 ~ 260 V AC
Abmessungen: 223 x 129 x 55 mm
Betriebstemperatur: -40° bis 60° C
F-Stecker
Ausführung: Koax-Steckverbinder
Anschluss A: F-Stecker
Anschluss B: Aufdrehen
Farbe: Gold
Veredelt
Für Ihnen und Außen Montage
Gummidichtungsring / Wetterschutz
Wasserdicht
Schraubbar
Gerängelte Version
Länge: 20 mm
Kabel-Ø: 7,5 mm
TwistOn-Ø: 7,2 mm
Für Dielektrikum-Ø: 5,0 mm
Technische Daten
| Merkmale | |
|---|---|
| Produkttyp | Sat-Multischalter |
| Besondere Merkmale | Quattro Switch LNB tauglich |
| Anschlüsse | |
|---|---|
| Anzahl Anschlüsse | 6 |
| Anschlüsse | F-Anschlüsse |
| Allgemeine Merkmale | |
|---|---|
| Farbe (laut Hersteller) | Schwarz |

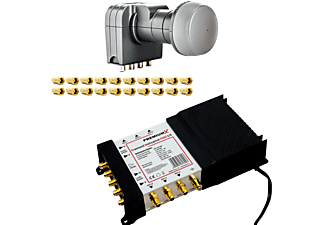

| Lieferumfang | 1x PremiumX PXMS 5/6 Multischalter 6 Teilnehmer, 1x Fuba DEK 407 Quattro-LNB, 20x PremiumX 7,5 mm F-Stecker mit Dichtring |
