HELIX NEXT V EIGHT DSP ULTIMATE Verstärker

HELIX NEXT V EIGHT DSP ULTIMATE | 8-Kanal Verstärker | 14 DSP-Kanäle

HELIX NEXT V EIGHT DSP ULTIMATE

Das Multitool in seiner ultimativen Entwicklung

Mit der V EIGHT DSP ULTIMATE kommt nun die ultimative Evolutionsstufe des renommierten Allround-Talents. Jeder Aspekt dieses 8-Kanal-Verstärkers mit integriertem 14-Kanal DSP wurde überdacht, verfeinert und konsequent auf ein neues Niveau gehoben – von der Signalverarbeitung über die Anschlussvielfalt bis hin zur beeindruckenden Performance und Klangqualität. Die V EIGHT DSP ULTIMATE ist nicht einfach ein Upgrade, sondern das Ergebnis aus Ambition und dem Anspruch, Mehrkanal-DSP-Verstärker auf ein neues Level zu heben.

Modernste Verstärkertechnologie mit Next-Generation Performance

Im Herzen der V EIGHT DSP ULTIMATE arbeitet eine neue Generation hocheffizienter TI Class D-Technologie, welche einen enormen Leistungszuwachs von bis zu 66 % im Vergleich zum Vorgänger bietet – gepaart mit weiter verfeinerter Klangqualität und maximaler Lautsprecherkontrolle. Mit 8 x 110 Watt RMS an 4 Ohm bzw. 4 x 110 Watt RMS an 4 Ohm + 4 x 220 Watt RMS an 2 Ohm liefert die V EIGHT DSP ULTIMATE beeindruckende Leistungsreserven für anspruchsvollste Lautsprechersysteme. Dank der deutlich gesteigerten Systemleistung lassen sich auch komplexe Anlagen mit höchsten Anforderungen souverän betreiben – präzise, kraftvoll und dynamisch.

Maximale Anschlussvielfalt für moderne Mehrkanal-Systeme

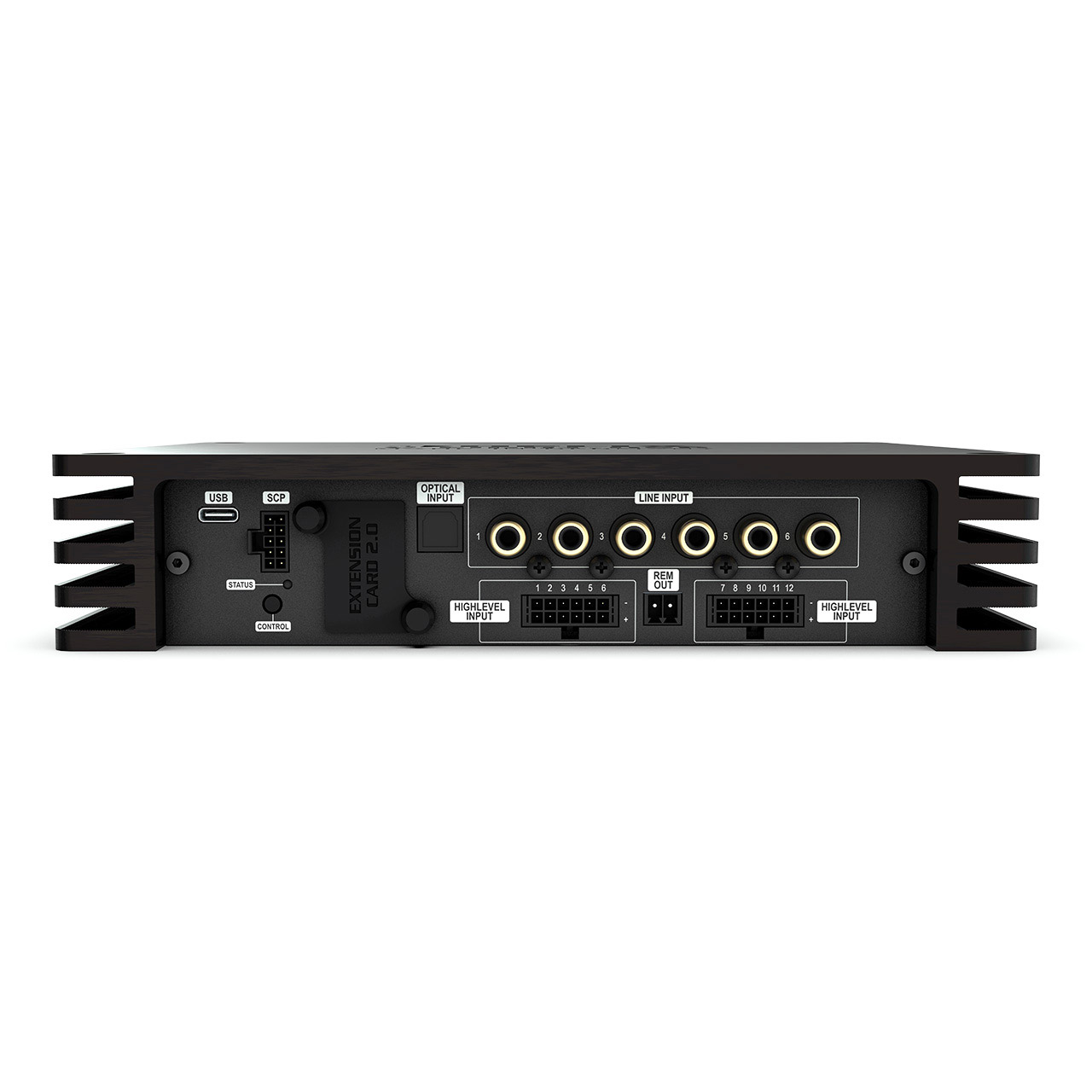

Die V EIGHT DSP ULTIMATE bietet eine bisher nie dagewesene Bandbreite an Anschlussoptionen – 12 Highlevel-Eingänge, 6 Cinch-Eingänge, ein optischer Digitaleingang, die Extension Card 2.0 sowie das brandneue USB PerfectStream warten nur darauf, jegliche Soundkonzepte bedienen zu können, egal ob es sich um eine OEM-Integration, eine Adaption an ein Nachrüstradio oder die direkte Anbindung von Smartphones / Tablets handelt.

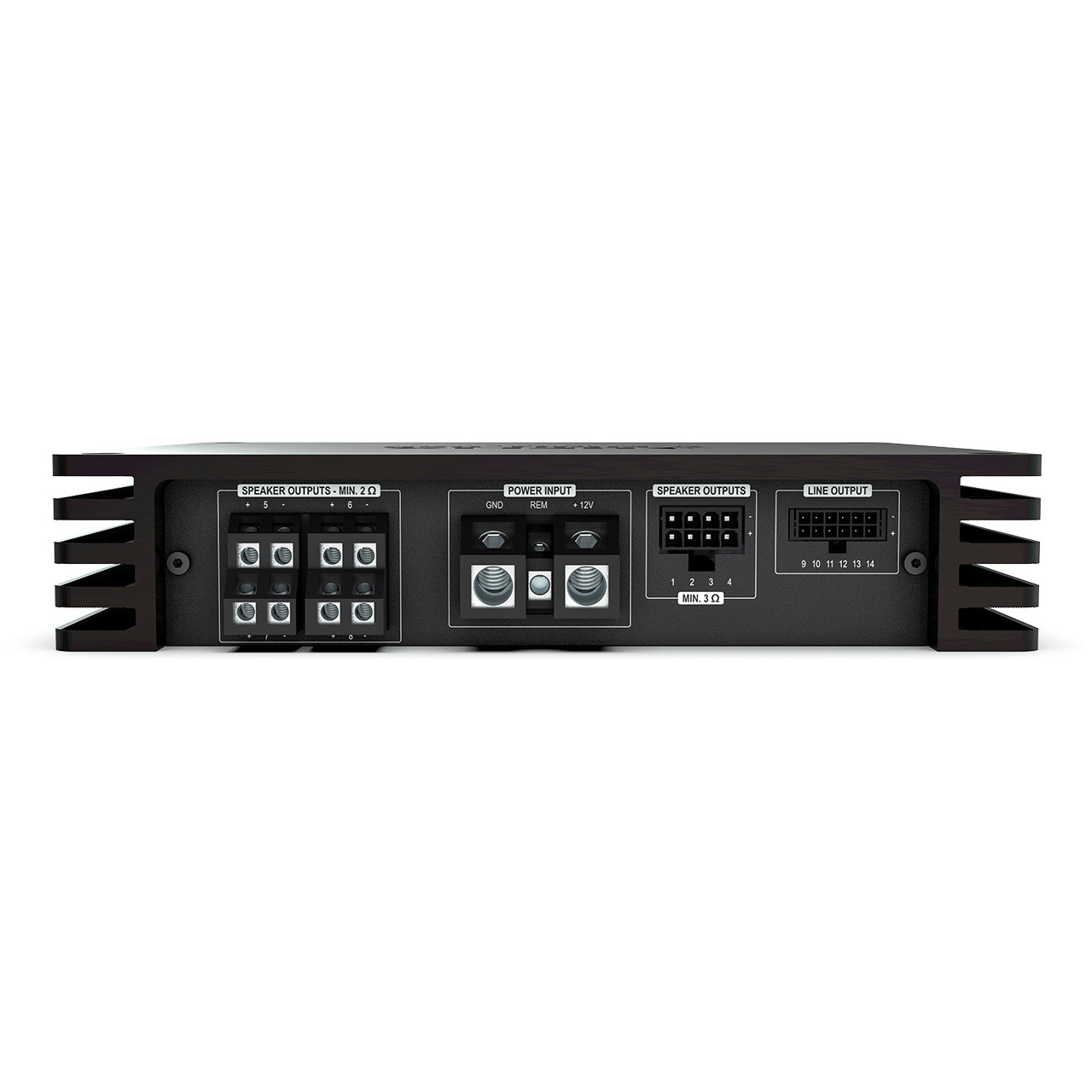

Auch ausgangsseitig bietet dieser Verstärker ideale Voraussetzungen – neben den acht Lautsprecherausgängen verfügt die V EIGHT DSP ULTIMATE über sechs Line-Ausgänge, um weitere Verstärker optimal ansteuern zu können.

Perfektioniertes Klangtuning dank Optimierung für das neue DSP PC-Tool 6

Die HELIX V EIGHT DSP ULTIMATE wurde konsequent auf die Anforderungen anspruchsvoller Mehrkanalsysteme ausgerichtet – und bringt mit dem integrierten 14-Kanal-Signalprozessor eine deutliche Erweiterung der Optionen gegenüber ihrem Vorgänger. Mit ihrer Vielzahl an prozessierten DSP-Kanälen, die nun statt zwei ganze sechs Line-Ausgänge beinhalten, bietet sie maximale Flexibilität bei der Umsetzung komplexer Systemkonfigurationen.

Dies wird durch die Kombination mit unserem neuen DSP PC-Tool 6 unterstrichen: Die nochmals erweiterten Einstellmöglichkeiten, zahlreichen intelligenten Automatismen sowie die weiter perfektionierte Nutzerführung ermöglichen eine besonders effiziente klangliche Feinabstimmung. So lässt sich jedes Setup bis ins kleinste Detail an die akustischen Gegebenheiten und individuellen Hörvorlieben anpassen – für ein Klangerlebnis auf höchstem Niveau.

ACO – Advanced 32 Bit CoProcessor Plattform

Rasante Rechenpower nicht nur im Signalpfad – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für das entscheidende Geschwindigkeitsplus speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter, dynamisches Processing wie die Dynamic Loudness Control (DLC) oder die Remote Tone Control (RTC) sind ebenso implementiert wie der neue Advanced Input Signal Analyzer (AISA) zur einfachen Analyse und Kompensation der Eingangssignale von werkseitigen Soundsystemen, die bereits Soundeinstellungen beinhalten.

Steuerung und High-End Audio in perfekter Kombination – Dank USB PerfectStream
Mit der weiterentwickelten ACO-Plattform kommt in der HELIX V EIGHT DSP ULTIMATE erstmals USB PerfectStream  zum Einsatz – eine Schnittstelle, die neue Maßstäbe in Sachen Konnektivität und Nutzerfreundlichkeit setzt. Diese erweitert den Verstärker um ein bidirektionale USB-Audio-Interface, welches gleichzeitig verlustfreies Audio-Streaming von Smartphone / Tablet oder PC, die Übertragung von Messsignalen für AISA sowie die DSP PC-Tool Konfiguration ermöglicht. Dabei fungiert die ACO-Plattform als intelligenter USB-Hub zur Koordination. Besonders clever: USB PerfectStream macht externe Messinterfaces für AISA überflüssig, wodurch sich Eingangssignale werksseitiger Soundsysteme nun überaus komfortabel und präzise analysieren lassen – ein echter Gewinn für professionelle Integration und schnelles Tuning.

Extension Card 2.0 – maximale Zukunftssicherheit

Erstmals kommt der neue Extension Card 2.0 Steckplatz zum Einsatz – ein überarbeitetes Erweiterungssystem mit verschraubter Kunststoffabdeckung und serienübergreifender Kompatibilität. Ob Bluetooth® HD oder zusätzliche analoge Eingänge – die V EIGHT DSP ULTIMATE lässt sich modular erweitern und exakt auf individuelle Bedürfnisse anpassen. Der Extension Card 2.0 Slot ist damit ein maximal zukunftssicheres Konzept für die Anbindung von Audioschnittstellen.

Features

• 14 DSP-Kanäle für maximale Flexibilität bei Multikanal-Soundupgrades
• 8-Kanal Verstärker mit optimiertem Class HD Konzept, welches exzellente Klangqualität mit herausragendem Wirkungsgrad kombiniert
• Hochbelastbarer 12-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis zur nahtlosen Integration in OEM-Soundsysteme
• 1:1 IOR (Input-to-Output Routing) – alle Highlevel-Eingänge können je einem Verstärker- oder Line Ausgang zugewiesen werden und somit vom Eingang bis zum Ausgang durchgeroutet werden
• Bis zu 270 W RMS Maximalleistung pro Kanal an 2 Ω
• USB PerfectStream-Technologie – verlustfreies High Resolution Audio-Streaming (bis 192 kHz / 32 Bit), AISA-Messung (Advanced Signal Input Analyzer) und gleichzeitige DSP-Konfiguration über USB-C Eingang
• Extrem leistungsfähiger „Fixed Point“ Audio DSP mit 64 Bit Auflösung
• VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren durch:
  • Ausgangskanalübergreifenden Gruppen-Equalizer
  • Mehrwege-Konfiguration der DSP-Soundeffekte (SFX)
  • Zusätzliche Funktionen wie Rear Attenuation
• ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
  • AISA (Advanced Input Signal Analyzer) und InputEQ zur einfachen Analyse und Korrektur der Eingangssignale
  • DLC (Dynamic Loudness Control) und RTC (Remote Tone Control) für eine lautstärkeabhängige dynamische Anpassung von Höhen und Tiefen
  • Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Eingangs-, virtuellen und Ausgangsequalizer
  • SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
• Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
• Extension Card 2.0 Slot zur Integration zusätzlicher Schnittstellen wie Bluetooth® HD Audio, weiterer analoger Eingänge oder zukünftiger Signalquellen
• Optischer Digitaleingang im SPDIF-Format sowie sechs Cinch-Ausgänge mit maximal 3 Volt Ausgangsspannung
• Stabilized Output Power-Technologie (SOP Max) für dauerhaft stabile Ausgangsleistung – durchgängig volle Performance unabhängig von der Betriebsspannung
• Intelligentes Energiemanagement für perfekte Spannungsstabilität über alle modernen Fahrzeugplattformen hinweg
• Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V – ideal für moderne Elektrofahrzeuge
• Auto Remote-Schalter zur automatischen Einschaltung des Verstärkers ohne zusätzliche Remote-Leitung
• Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
• Maximale Kontrolle mit DSP PC-Tool 6 – professionelle Software zur optimalen Verstärkerkonfiguration und präzisen Klangabstimmung im Fahrzeug

Spezielle Features:

Class HD Verstärker-Technologie

Das einzigartige Class HD Konzept kombiniert die Vorteile der Class H-Technologie mit dem Prinzip eines Class D Verstärkers. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft.
Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus. Die interne Versorgungsspannung der Leistungsstufen wird stufenlos in Abhängigkeit von der Amplitude des Eingangssignals geregelt. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.

USB PerfectStream

Die USB PerfectStream-Technologie erweitert den Verstärker um eine leistungsfähige, bidirektionale USB-Audio-Schnittstelle. Sie ermöglicht das verlustfreie High Resolution Audio Streaming mit bis zu 192 kHz / 32 Bit direkt in den DSP, um Musikinhalte oder auch Testsignale zum Einmessen direkt vom Computer oder Smartphone in den DSP zu streamen. Des Weiteren bietet USB PerfectStream auch die Möglichkeit, die Audiodaten einzelner DSP-Kanäle direkt an den Computer weiterzuleiten, um diese in hochauflösend und in Echtzeit in unserem Adavanced Input Signal Analyzer zu verarbeiten und mit Hilfe des Input-Processings zu korrigieren und optimieren.

ACO – Advanced 32 Bit CoProcessor

Die ACO-Plattform (Advanced CoProcessor) übernimmt sämtliche Steuerungs- und Kommunikationsaufgaben innerhalb des DSP-Systems. Sie sorgt für extrem schnelle Systemstarts, blitzschnelle Umschaltung zwischen bis zu zehn Sound Setups sowie eine reibungslose, verzögerungsfreie Datenkommunikation mit der DSP PC-Tool Software.

Darüber hinaus bildet ACO die Grundlage für zahlreiche Zusatzfunktionen – darunter unsere SFX-Soundeffekte wie „Augmented Bass Processing“ und „RealCenter“, Funktionen wie Dynamic Loudness Control (DLC) und Remote Tone Control (RTC) sowie einem kanalgetrennten Input EQ mit integriertem Advanced Input Signal Analyzer (AISA) zur einfachen Analyse und Korrektur von Eingangssignalen, die bereits ab Werk ein Equalizing beinhalten. ACO steht somit für maximale Performance, Flexibilität und Zukunftssicherheit.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der ADEP.3-Schaltkreis (Generation 3) erfüllt die neuesten Anforderungen moderner OEM-Autoradios und sorgt für eine fehlerfreie Integration. Gesteuert über die ACO-Plattform ist das System zukunftssicher ausgelegt und kann flexibel auf zukünftige Änderungen in den Diagnosesystemen von Werksradios reagieren. So wird maximale Kompatibilität mit nahezu allen OE-Radios gewährleistet – ganz ohne unnötige Belastung der Lautsprecherausgänge bei hohen Pegeln.

Power Save Modus

Der Power Save Modus dient zur Reduzierung der Leistungsaufnahme des Verstärkers (und ggf. zusätzlich angeschlossener Verstärker), wenn über einen bestimmten Zeitraum kein Musiksignal erkannt wird.
Wird der Power Save Mode aktiv, schalten sich die internen Verstärkerstufen sowie der Remote-Ausgang automatisch ab. Liegt anschließend wieder ein Musiksignal an, kehrt das Gerät innerhalb von ca. 2 Sekunden in den Normalbetrieb zurück.
Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.

Start-Stopfähigkeit

Das Netzteil im HELIX V EIGHT DSP ULTIMATE Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt.

DSP Features

TuneEQ

TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem AMI Tuning Kit) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.

RealCenter

Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.

Augmented Bass Processing

Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.

„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.

Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.

Technische Daten

Leistung RMS  ≤ 1% THD+N   - @ 4 Ohm Kanal 1 - 8: 8 x 110 Watt  - @ 2 Ohm Kanal 5 - 8: 4 x  220 Watt - @ 1 Ohm -  - gebrückt an 4 Ohm -  - gebrückt an 2 Ohm -  Max. Leistung pro Kanal* Kanal 1 - 8: bis zu 140 Watt RMS @ 4 Ohm
Kanal 5 - 8: bis zu 270 Watt RMS @ 2 Ohm Verstärkertechnologie Class HD Eingänge 6 x Cinch
12 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
1 x USB Audio Eingangsempfindlichkeit Cinch: 1 - 8 Volt
Hochpegel: 4 - 32 Volt Eingangsimpedanz Cinch: 25 kOhm
Hochpegel: 9 - 33 Ohm mit ADEP.3 Ausgänge 8 x Lautsprecherausgang
6 x Cinch
2 x Remote Out Ausgangsspannung Cinch 3 Volt Frequenzbereich 15 Hz - 22.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde) Abtastrate 48 kHz DSP Typ Audio Signalprozessor Signalwandler A/D: BurrBrown 24 Bit
D/A: BurrBrown 24 Bit Signal- / Rauschabstand (A-bewertet) Digitaleingang: 107 dB
Analogeingang: 102 dB Klirrfaktor (THD @ 1 kHz, 1 W an 4 Ohm) < 0,007 % Klirrfaktor (THD+N @ 1 kHz, 1 W an 4 Ohm) < 0,009 % Dämpfungsfaktor 100 Betriebsspannung 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 V ⎓ 110 A max. Leerlaufstromaufnahme 750mA Max. Remote-Ausgangsstrom 500 mA Betriebstemperaturbereich -40 °C bis +70 °C Sicherung 2 x 40 A LP-Mini-Stecksicherung Zusätzliche Features 32 Bit CoProcessor, Extension Card 2.0 Slot, ADEP.3-Schaltkreis, Auto Remote-Schalter, Smart Control Port, USB-C, USB PerfectStream  Abmessungen (H x B x T) 44 x 220 x 180 mm

Lieferumfang

• 1 x Verstärker HELIX NEXT V EIGHT DSP ULTIMATE
• 1 x USB-C Kabel mit USB-A Adapter
• 2 x Innensechskantschlüssel
• 4 x Anschlusskabel
• 1 x Befestigungsmaterial
• 1 x Bedienungsanleitung
