HELIX VEIGHTEEN Verstärker

HELIX V EIGHTEEN DSP | 18-Kanal Verstärker mit 20-Kanal DSP | 18-Kanal Highlevel-Eingang & ACO-Plattform

HELIX V EIGHTEEN DSP – Konnektivität, die alle Erwartungen übertrifft

Ganz egal ob Upgrade für ein Multikanal-Premium-Soundsystem oder gar die Neukonzipierung einer extensiven Anlagenkonfiguration: Die HELIX V EIGHTEEN DSP ist das All-in-one Tool für alle mit ambitionierten Soundsystem-Plänen, welche einfach nicht genug kriegen können. Diese Allzweckwaffe setzt neue Maßstäbe für die Aufrüstung und Umsetzung von hochkomplexen Audio-Anlagen.

Multifunktion und intelligente Adaption für ein atemberaubendes Klangerlebnis

Der 18-Kanal-Verstärker vereint nach dem Pure Class GD Konzept außergewöhnliche Klangqualität und hohe Leistungsfähigkeit, sodass selbst für höchste Ansprüche ein beeindruckendes Musikerlebnis entsteht. Darüber hinaus verfügt die HELIX V EIGHTEEN DSP ebenso über 18 Hochpegel-Eingänge mit bis zu 32 V RMS Eingangsempfindlichkeit, was ein 1:1 Input-to-Output Routing ermöglicht. Vor allem wenn der Austausch vorhandener Komponenten ein Hindernis darstellt und nur die Erweiterung durch einen Verstärker möglich ist, ist die V EIGHTEEN DSP
mit ihren extensiven Adaptionsmöglichkeiten der ideale Problemlöser. Das Management der sagenhaften zwanzig (20!) getrennten DSP-Kanäle wird dabei von zwei extrem leistungsfähigen „Fixed Point“ Audio DSPs mit 64 Bit Auflösung in Verbindung mit unserem einzigartigen DSP PC-Tool übernommen.

Unser Smart Control Port (SCP) erleichtert den Anschluss von Zubehör und bietet neben einer kompakten und sicheren Steckverbindung eine integrierte Stromversorgung für Fernbedienungen wie dem CONDUCTOR oder DIRECTOR, wobei der integrierte HEC Slot Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc. ermöglicht.

Virtual Channel Processing – Modernes Signal-Routing

Die Anpassung an moderne Werks-Soundsysteme macht über eine steigende Anzahl von Signaleingängen eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen. Audiotec Fischers mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der prämierten DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Dynamic Bass Enhancement" frei zuordnen zu können.

Rasante Rechenpower – dank ACO

Natürlich ist die HELIX V EIGHTEEN DSP auch mit der proprietären 32 Bit ACO-Plattform ausgestattet. Diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein 18-Kanal Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.

DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse

Selbstverständlich ist die HELIX V EIGHTEEN DSP über unser professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 5 konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der neuen, proprietären TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit.

Perfekter Klang ohne Kompromisse

So gewaltig wie der Funktionsumfang präsentiert sich auch die Klang Performance der neuen HELIX V EIGHTEEN DSP. Die hocheffiziente Class GD Technologie und fortschrittlichste AD- und DA-Wandler von BurrBrown sorgen für optimale Soundperformance, bestmöglichen Signal-Rauschabstand und minimalen Klirrfaktor. Somit steht die HELIX V EIGHTEEN DSP trotz der extrem hohen Flexibilität und der sehr kompakten Bauform als absolutes Klangmeisterwerk dar und muss sich keineswegs vor der absoluten Spitzenklasse verstecken.

Features

• 20 DSP-Kanäle für maximale Flexibilität bei Multikanal-Soundupgrades
• 18-Kanal Verstärker mit Pure Class GD Konzept, welches außergewöhnliche Klangqualität mit hoher Leistungsfähigkeit kombiniert
• Hochbelastbarer 18-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
• 1:1 IOR (Input-to-Output Routing) – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
• Bis zu 160 W RMS Maximalleistung pro Kanal an 2 Ω
• TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung
• VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
• ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
• ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
• SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
• 10 interne Speicherplätze für Sound Setups
• Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
• HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
• Optischer Digitaleingang im SPDIF-Format sowie zwei prozessierte Signalausgänge
• Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V – ideal für moderne Elektrofahrzeuge
• Automatic Remote-Schalter
• Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad

Spezielle Features:

Pure Class GD Verstärker-Technologie

Das Pure Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers. Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D Verstärker nochmals übertrifft. Die Vorteile spielt das Pure Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals variiert. Zudem ist bei diesem Verstärker der gesamte analoge Signalpfad völlig symmetrisch aufgebaut, wovon sowohl Klirrfaktor als auch
Signal-Rauschabstand profitieren.

TwinDSP Power

Die V EIGHTEEN DSP beherbergt gleich zwei der leistungsfähigsten 64 Bit Audio-DSP‘s von Analog Devices mit einer extremen Gesamt-Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde.
Das TwinDSP Power-Konzept macht die 20 getrennt prozessierbaren Kanäle und die Vielzahl der neuen Soundfeatures erst möglich.

ACO – Advanced 32 Bit CoProcessor

Der HELIX V EIGHTEEN DSP Verstärker verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors.
Dieser ermöglicht Software-Upgrades aller Komponenten des integrierten DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern.
Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Power Save Modus

Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt es, die Leistungsaufnahme der V EIGHTEEN DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der V EIGHTEEN DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.

Start-Stopfähigkeit

Das Netzteil im HELIX V EIGHTEEN DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX V EIGHTEEN DSP auch beim Motorstart voll funktionsfähig bleibt.

Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.

DSP Features

TuneEQ

TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.

RealCenter

Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines
herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.

Augmented Bass Processing

Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.

„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.

Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.

Lieferumfang

• 1 x Verstärker HELIX V EIGHTEEN DSP
• 4 x Lautsprecher-Anschlusskabel
• 1 x USB Datenkabel
• 2 x Innensechskantschlüssel
• 1 x Befestigungsmaterial
• 1 x Bedienungsanleitung

Technische Daten

Leistung RMS ≤ 1% THD+N - @ 4 Ohm Kanal 1 - 12: 70 Watt
Kanal 13 - 18: 75 Watt - @ 2 Ohm Kanal 13 - 18: 120 Watt - @ 1 Ohm - - gebrückt an 4 Ohm - - gebrückt an 2 Ohm - Max. Leistung pro Kanal* Kanal 1 - 12: Bis zu 100 Watt RMS @ 3 Ohm

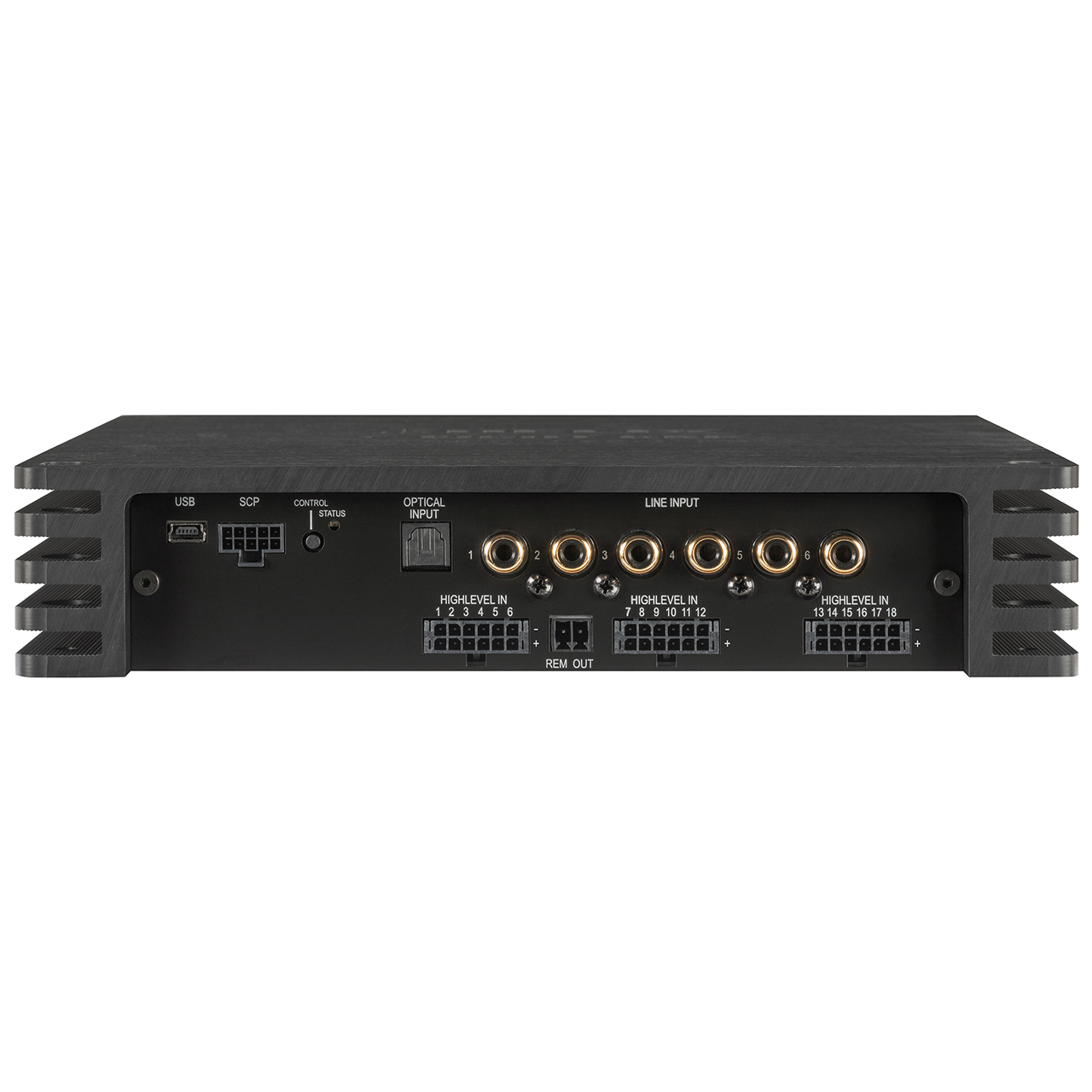

Kanal 13 - 18: Bis zu 160 Watt RMS @ 2 Ohm Verstärkertechnologie Pure Class GD Eingänge 6 x Cinch
18 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In Eingangsempfindlichkeit Cinch: max. 4 oder 8 Volt

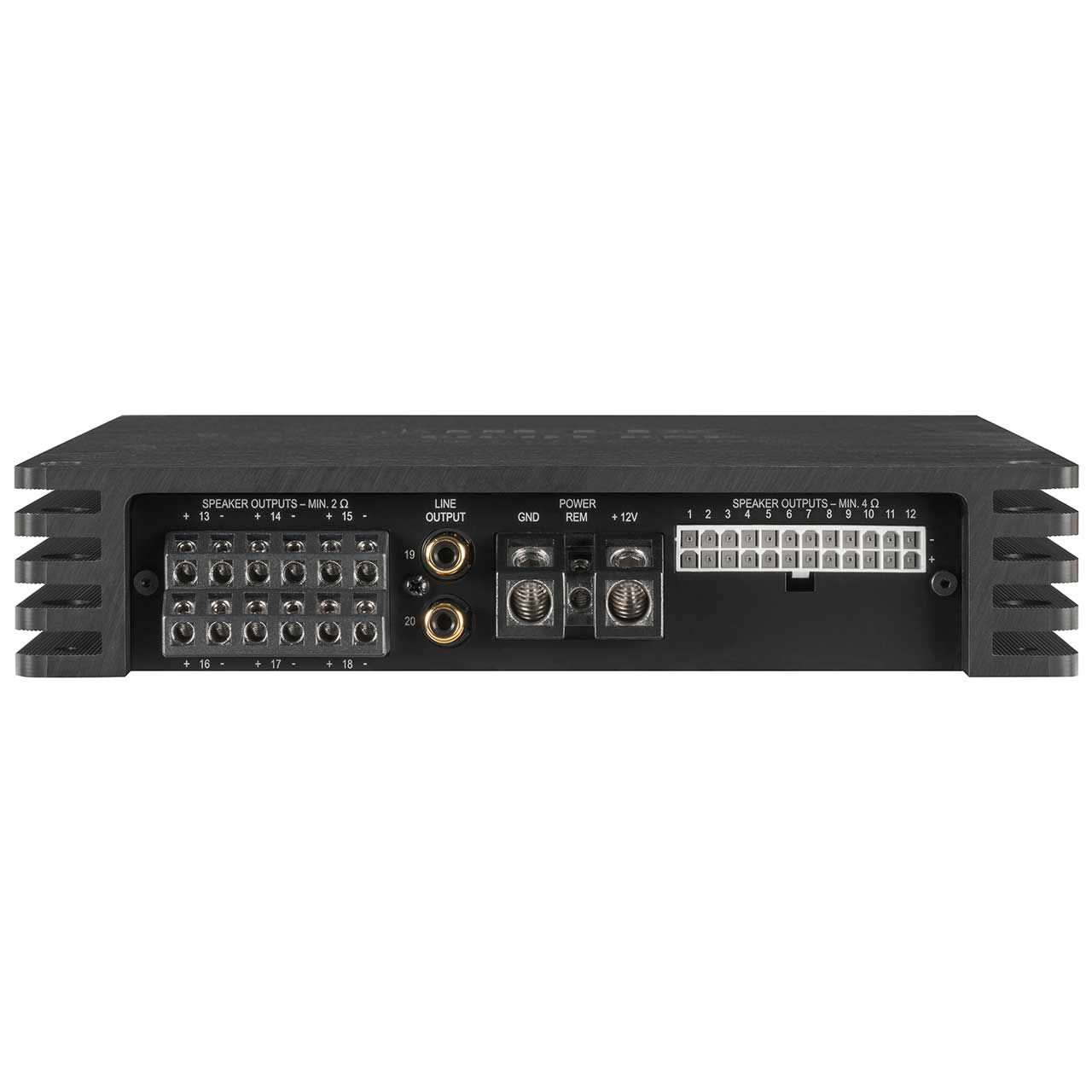

Hochpegel: max. 16 oder 32 Volt Eingangsimpedanz Cinch 12 kOhm Eingangsimpedanz Highlevel 9 - 33 Ohm oder 20 kOhm mit ADEP.3 Ausgänge 18 x Lautsprecherausgang
2 x Cinch
2 x Remote Out Ausgangsspannung Cinch 3 Volt Frequenzbereich 20 Hz - 22.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde) Abtastrate 48 kHz DSP Typ 2 x Audio Signalprozessor Signalwandler A/D: BurrBrown 24 Bit
D/A: BurrBrown 24 Bit Signal- / Rauschabstand Digitaleingang 107 dB (A-bewertet) Signal- / Rauschabstand Analogeingang 102 dB (A-bewertet) Klirrfaktor (THD) < 0,015 % Dämpfungsfaktor > 50 Betriebsspannung 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 V ⎓ 108 A max. Leerlaufstromaufnahme 1,3 A Max. Remote-Ausgangsstrom 500 mA Betriebstemperaturbereich -40° C bis +70° C Sicherung 3 x 30 A LP-Mini-Stecksicherung Zusätzliche Features HEC Slot, ADEP.3-Schaltkreis, Smart Control Port, Auto Remote-Schalter, 32 Bit CoProcessor Abmessungen (H x B x T) 44 x 255 x 220 mm

* In typischen Mehrkanal-Anwendungen (2- / 3-Wege System + Rear + Subwoofer)
