SUNSHARE Ray855W, Wechselrichter, Flachdach-Gartenhalterung Balkonkraftwerk

SUNSHARE Ray 855 W Balkonkraftwerk-Set für Flachdach und Garten mit 800W Wechselrichter

Das SUNSHARE Ray 855 W Komplettsystem eignet sich ideal für die Solarstromerzeugung auf Flachdächern, Terrassen, Gartenflächen oder Garagen. Das Set kombiniert drei SUNSHARE Ray 285 W Solarmodule mit dem SUNSHARE Smart Mikro-Wechselrichter und passenden Flachdach-/Gartenhalterungen.

Mit insgesamt 855 W PV-Leistung entsteht eine kompakte Lösung für alle, die freie Außenflächen effizient zur eigenen Stromerzeugung nutzen möchten. Die bohrfreie Halterung ermöglicht eine stabile Montage auf geeigneten ebenen Flächen und lässt sich von 25° bis 45° flexibel zur Sonne ausrichten.

Der SUNSHARE Smart Mikro-Wechselrichter wandelt den erzeugten Solarstrom in nutzbaren Wechselstrom um und speist bis zu 800 W ins Hausnetz ein. Per WLAN und App lässt sich die Stromerzeugung bequem überwachen.

SUNSHARE Ray 285W Solarmodul - maximale Energieerzeugung dank effizientem Design

Das SUNSHARE Ray 285W Solarpanel kombiniert modernste N-Typ TOPCon Zelltechnologie, hohe Effizienz und ein kompaktes Format, das besonders für urbane Installationen wie Terrassen oder Flachdächer entwickelt wurde. Die robuste Konstruktion, das elegante Design und die hohe Leistungsstabilität machen dieses Modul zu einer zuverlässigen Wahl für nachhaltige Energiegewinnung.

Dank ≥25 % Zellwirkungsgrad und optimiertem Paneldesign liefert das Modul auch bei begrenztem Platzangebot eine beeindruckende Stromproduktion.

Kompakt, vielseitig & individuell erweiterbar

Das SUNSHARE Ray 285W Solarpanel eignet sich ideal für kompakte Installationsflächen und moderne Energieprojekte. Durch das leichte Design, die flexiblen Montagemöglichkeiten und die hohe Effizienz lässt sich das Modul in unterschiedlichsten Umgebungen einsetzen:

• Balkonkraftwerke: Perfekt für Mietwohnungen oder Eigentümer, die ohne großen Aufwand Solarstrom erzeugen möchten.
• Flachdächer & Terrassen: Dank kompakter Maße und geringem Gewicht optimal für kleine Dachflächen.
• Garten & Nebengebäude: Ideal für Gartenhäuser, Carports oder Geräteschuppen.
• Off-Grid-Lösungen: In Kombination mit Mikro-Wechselrichtern oder Batteriespeichern einsetzbar.

Das System ist zudem modular erweiterbar: Das Modul verfügt über vormontierte Anschlusskabel auf der Rückseite, die direkt mit dem nächsten Panel verbunden werden können. Dadurch lassen sich mehrere Module einfach nebeneinander montieren und in Reihe koppeln. So kann die Gesamtleistung des Systems jederzeit flexibel erhöht werden, indem weitere Ray 285W Module ergänzt werden.

Das Panel lässt sich dank des optional im Shop erhältlichen SUNSHARE 1,5 m Adapterkabels (Artikelnummer: SSH100130) mit gängigen Mikro-Wechselrichtern (z.B. 800W AC-Output) und in bestehende PV-Systeme integriert werden.

Mehr Leistung mit N-Typ TOPCon Zelltechnologie - kompakt & leicht

Das Modul liefert 285 W Nennleistung, verfügt über eine Leerlaufspannung von 52,34 V, einen Kurzschlussstrom von 6,88 A und ist mit langlebigen monokristallinen N-Typ TOPCon Zellen ausgestattet. Das geringe Gewicht von 9,7 kg erleichtert die Installation erheblich.

Die wichtigsten technischen Merkmale des SUNSHARE Ray 285W Moduls im Überblick:

• Hohe Effizienz mit einem Wirkungsgrad von ≥25 %
• Optimierte Modulgröße von 1166 x 1134 x 24 mm für flexible Balkon- und Flachdachmontage
• Robuste Bauweise mit 1,6 mm gehärtetem Frontglas
• Monokristalline Technologie für hohe Erträge bei allen Lichtbedingungen

SUNSHARE Smart Mikro-Wechselrichter - Plug & Play mit App-Überwachung

Der SUNSHARE Smart Mikro-Wechselrichter ergänzt das Ray Komplettset als zentrale Schnittstelle zwischen Solarmodulen und Hausstromnetz. Er wandelt den erzeugten Solarstrom um und ermöglicht eine einfache Nutzung im Alltag - passend für Balkonkraftwerke mit bis zu 800 W Einspeiseleistung.

Mit einer empfohlenen maximalen PV-Leistung von 1.200 Wp ist der Wechselrichter auf das erweiterbare SUNSHARE Ray System abgestimmt. Die präzise MPPT-Tracking-Genauigkeit von 99,5 % unterstützt eine effiziente Leistungsaufnahme der angeschlossenen Module.

Die Einrichtung erfolgt unkompliziert nach dem Plug-&-Play-Prinzip: anschließen, per WLAN verbinden und die Stromerzeugung des Balkonkraftwerks per App in Echtzeit überwachen. Eine LED-Statusanzeige informiert direkt am Gerät über Betriebszustand, Verbindung und mögliche Fehler.

Für einen sicheren Betrieb verfügt der Mikro-Wechselrichter über integrierte Schutzfunktionen wie Überspannungs- und Unterspannungsschutz, Überfrequenz- und Unterfrequenzschutz sowie Überlastschutz. Die Netzanschluss-Konformität nach VDE-AR-N 4105 ermöglicht den Betrieb an deutschen Hausstromnetzen bis 800 W Einspeiseleistung.

Das wetterfeste Gehäuse mit Schutzart IP66 / IP67 erlaubt die Montage im Außenbereich. Dank passiver Kühlung über das Gehäuse arbeitet der Wechselrichter ohne Lüfter und ohne zusätzliche Geräuschentwicklung.

SUNSHARE Flachdach-Halterung für Ray 285 W Solarmodul

Mehr Fläche sinnvoll nutzen

Die SUNSHARE Flachdach-Halterung wurde speziell für das SUNSHARE Ray 285 W Solarmodul entwickelt und erschließt Montageflächen abseits des klassischen Balkons: Flachdächer über Garagen, Terrassen-Pergolen, Gartenflächen oder kleine Dachbereiche in Stadtreihenhäusern. Wo immer eine horizontale oder leicht geneigte Fläche vorhanden ist, eröffnet diese Halterung neue Möglichkeiten für die eigene Stromerzeugung.

• 6063-T6 Aluminiumlegierung mit Pulverbeschichtung – korrosionsbeständig, wetterfest und langlebig.
• ≤ 5 kg Gesamtgewicht – leicht und einfach zu handhaben.
• 95 % vormontiert – in wenigen Minuten einsatzbereit.
• Kein Bohren erforderlich – kein Eingriff in die Dach- oder Terrassenstruktur.

Präzise ausgerichtet, saisonal flexibel, sturmsicher

Der Neigungswinkel ist von 25° bis 45° in 5°-Schritten einstellbar - auch nach der Montage - und ermöglicht so eine optimale Sonnenausrichtung das ganze Jahr über. Mit einer Belastbarkeit von 2400 Pa und einer Sturmsicherheit bis Hurrikan-Kategorie 3 ist die Halterung auch für Regionen mit hoher Wind- oder Schneelast geeignet und ist zusätzlich feuerbeständig.

Praktisches Design für flexible Nutzung

Das faltbare Design ermöglicht eine platzsparende Lagerung im Winter oder bei saisonaler Nichtnutzung - praktisch für alle, die ihr Solarsystem flexibel und mobil einsetzen möchten. In Kombination mit dem SUNSHARE Ray 285 W Modul entsteht ein kompaktes, erweiterbares Mini-PV-System, das sich an wechselnde Standorte und Anforderungen anpasst.

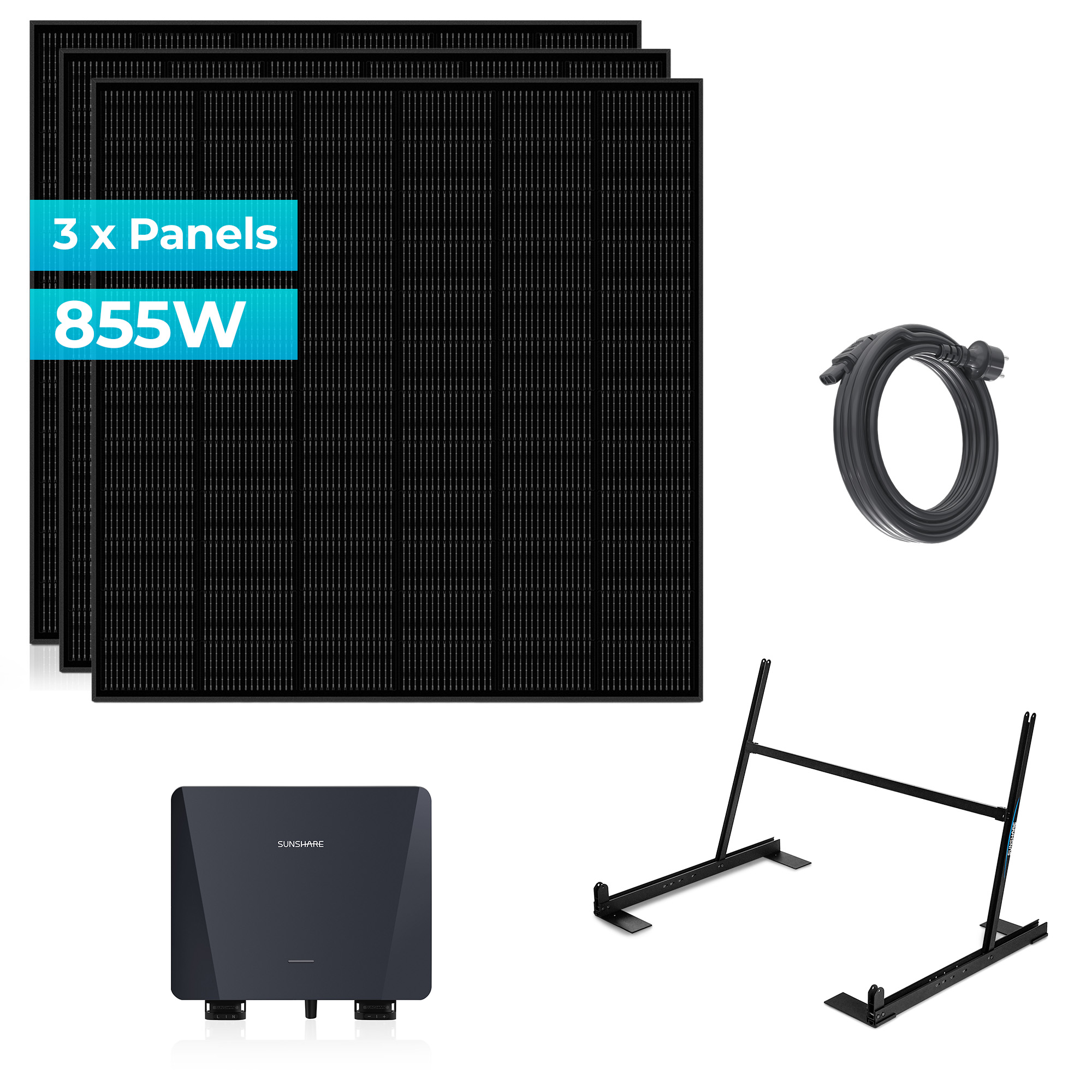

Lieferumfang

• 3 × SUNSHARE Ray 285 W Solarmodul
• 3 × SUNSHARE Flachdach-/Gartenhalterung für Ray 285 W Solarmodul
• 1 × SUNSHARE Smart Mikro-Wechselrichter mit AC-Kabel, 5 m Schuko-Kabel und allen benötigten Anschlüssen

Technische Daten

SUNSHARE Ray 285W Solar Panel

• Maximale Leistung: 285 W - Liefert starken Energieertrag für effiziente Stromproduktion in Balkonkraftwerken
• Zellwirkungsgrad: ≥25% - Hohe Effizienz sorgt für maximale Energieausbeute auch bei wenig Sonnenlicht
• Leistungstoleranz: ±3% - Stabile und verlässliche Leistung ohne spürbare Schwankungen
• Leerlaufspannung: 52,34 V - Liefert eine stabile Spannung für effiziente Energieumwandlung im PV-System

Mechanische Eigenschaften

• Modulgröße (BxHxT): 1166 x 1134 x 24 mm - Kompakte Maße ideal für Balkonmontage und kleine Dachflächen
• Modulgewicht: 9,7 kg - Leichtes Solarmodul für einfache Installation ohne schwere Lasten
• Frontglas: 1,6 mm gehärtetes Frontglas - Hohe Widerstandsfähigkeit gegen Wetter, Hagel und mechanische Belastung
• Zellentyp: Monokristalline N-Typ TOPCon Zellen - Moderne Technologie für hohe Effizienz und langfristige Leistungsstabilität

SUNSHARE Smart Mikro-Wechselrichter - Technische Daten

Eingang (DC)

• Empfohlene maximale PV-Leistung: 1200 Wp - Gesamtleistung, womit der Wechselrichter im optimalen Wirkungsgradbereich arbeitet.
• MPPT-Tracking-Genauigkeit: 99,5 % - Gibt an, wie präzise der ideale Arbeitspunkt der Module erreicht wird.
• Maximale Leerlaufspannung (Voc): 60 V - Die höchste Spannung, die die PV-Module im Leerlauf liefern dürfen.
• MPPT-Spannungsbereich: 22 V - 55 V - Liegt die Modulspannung in diesem Bereich, wird die maximale Leistung abgerufen.
• Maximaler Eingangsstrom pro PV-Eingang: 30 A - Höchster Strom, den der Wechselrichter vom Solarmodul aufnehmen kann.

Ausgang (AC)

• Nenn-Ausgangsleistung: 800 W - Maximale kurzzeitige Ausgangsleistung, die der Wechselrichter liefern kann.
• Nenn-Netzspannung: 230 V - Dauerleistung, die kontinuierlich abgegeben werden kann, ohne Überhitzung oder Leistungsverlust.
• Nennfrequenz: 50 Hz - Übliche Netzfrequenz in Europa.

Systemspezifikationen

• Eigenverbrauch bei Nacht: 500 mW - Stromverbrauch des Wechselrichters im Standby-Modus.
• Überspannungs-/Unterspannungsschutz: Ja - Schaltet das Gerät bei zu hoher oder zu niedriger Netzspannung automatisch ab.
• Überfrequenz-/Unterfrequenzschutz: Ja - Trennt das Gerät bei abweichender Netzfrequenz zum Schutz der Stromversorgung.
• Überlastschutz: Ja - Erkennt dauerhafte Überlast und reduziert oder stoppt die Einspeisung.
• Schutzart: IP 66 / IP 67 - Staubdicht und gegen starkes Strahlwasser geschützt.
• Betriebs- & Umgebungstemperaturbereich: -40 °C bis +65 °C - Temperaturbereich, in dem das Gerät sicher betrieben oder gelagert werden kann.
• Anzeigeelemente: LED-Statusanzeige - Zeigt Betriebszustände, Fehler und Kommunikationsstatus an.
• Kommunikation (Wi-Fi): 2,4 GHz, IEEE 802.11 b/g/n

Allgemeine Daten

• Montageort: Wechselrichter kann im Freien montiert werden; spritzwasser- und wetterfest.
• Produktsicherheitsnormen: IEC/EN 62109-1 und IEC/EN 62109-2 - Internationale Sicherheitsstandards für Photovoltaik-Wechselrichter.
• Netzanschluss-Konformität: VDE-AR-N 4105 - Zulassung für den Betrieb an deutschen Hausstromnetzen bis 800 W Einspeiseleistung.
• Isolationsdesign: Hochfrequenz-Transformatoren - Elektrische Trennung zwischen DC- und AC-Seite, erhöht Sicherheit.
• Kühlung: Wärmeabfuhr erfolgt passiv über das Gehäuse - kein Lüfter, keine Geräuschentwicklung.
• Abmessungen (B x H x T): 242 x 200 x 33 mm - Kompakte Baugröße für einfache Montage hinter Modulen oder an der Wand.
• Gewicht: 3 kg - Geringes Gewicht für einfache Handhabung bei Installation.
• Verpackungsgewicht: 5,64 kg

Flachdach-Halterung für Ray 285 W

• Material: 6063-T6 Aluminiumlegierung mit Pulverbeschichtung - korrosionsbeständig, UV-stabil und wetterfest für den dauerhaften Außeneinsatz.
• Gewicht: ≤ 5 kg - leichtes System für einfache Handhabung, auch auf empfindlicheren Dachkonstruktionen.
• Neigungsverstellung: 25° bis 45° - in 5°-Schritten einstellbar, auch nach der Montage anpassbar, für optimale Sonnenausrichtung das ganze Jahr über.
• Belastbarkeit: 2400 Pa - widerstandsfähig gegen Winddruck und Schneelast, entspricht ca. 244 kg/m².
• Sturmsicherheit: Hurrikan-Kategorie 3 - geeignet für Regionen mit hoher Windlast.
• Brandschutz: Feuerbeständig - erhöhte Sicherheit im Dauereinsatz.
• Montageart: 95 % vormontiert, kein Bohren erforderlich - schnelle Installation ohne Eingriff in die Dach- oder Terrassenstruktur.
• Design: Faltbar - platzsparende Lagerung im Winter oder bei saisonaler Nichtnutzung.
• Anwendungsbereiche: Flachdächer, Terrassen, Pergolen, Gartenflächen - vielseitig einsetzbar überall dort, wo eine horizontale oder leicht geneigte Fläche vorhanden ist.
